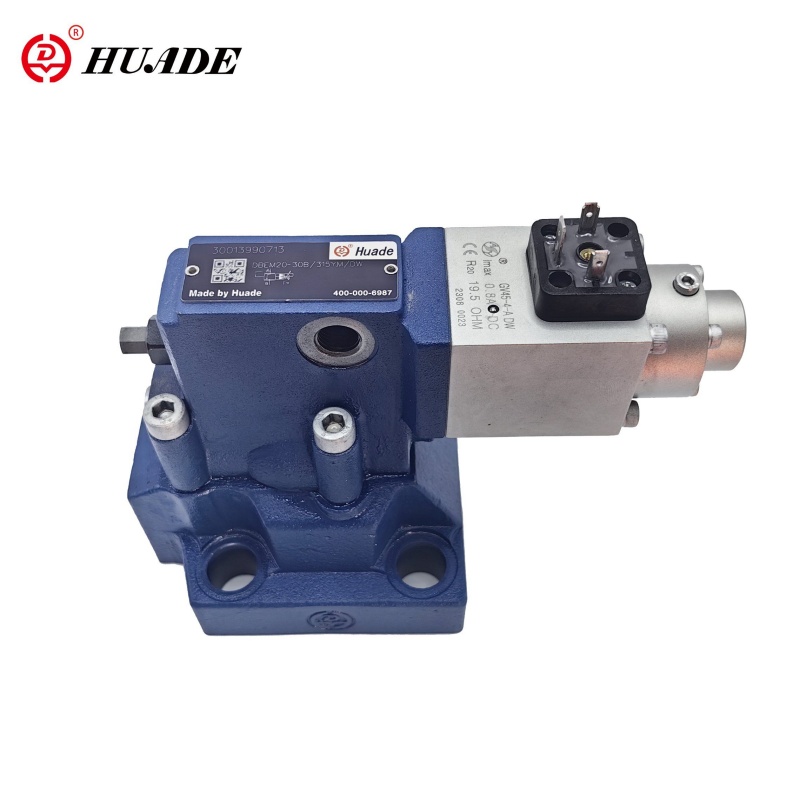

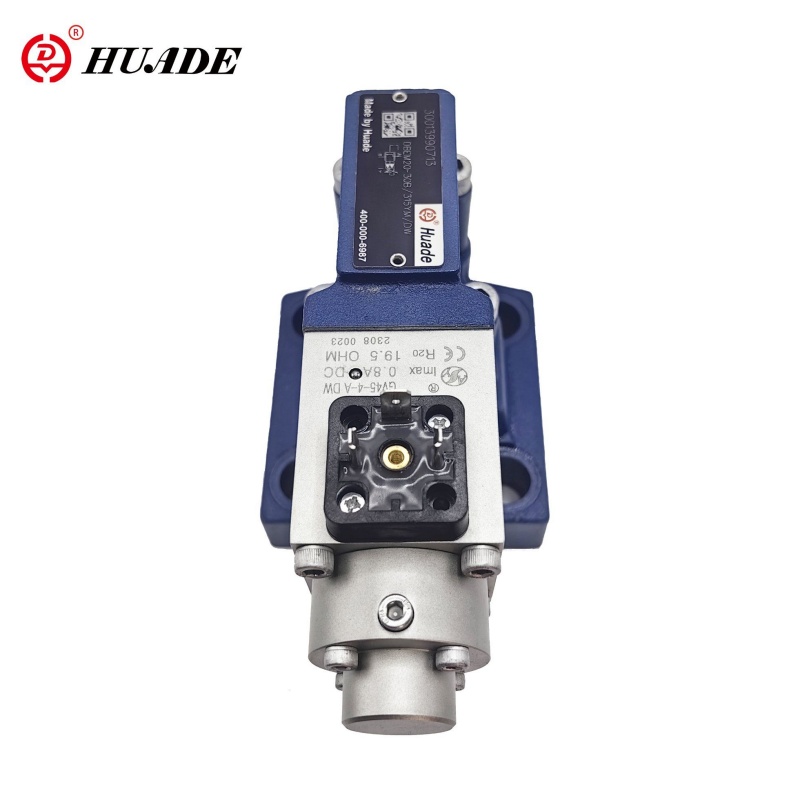

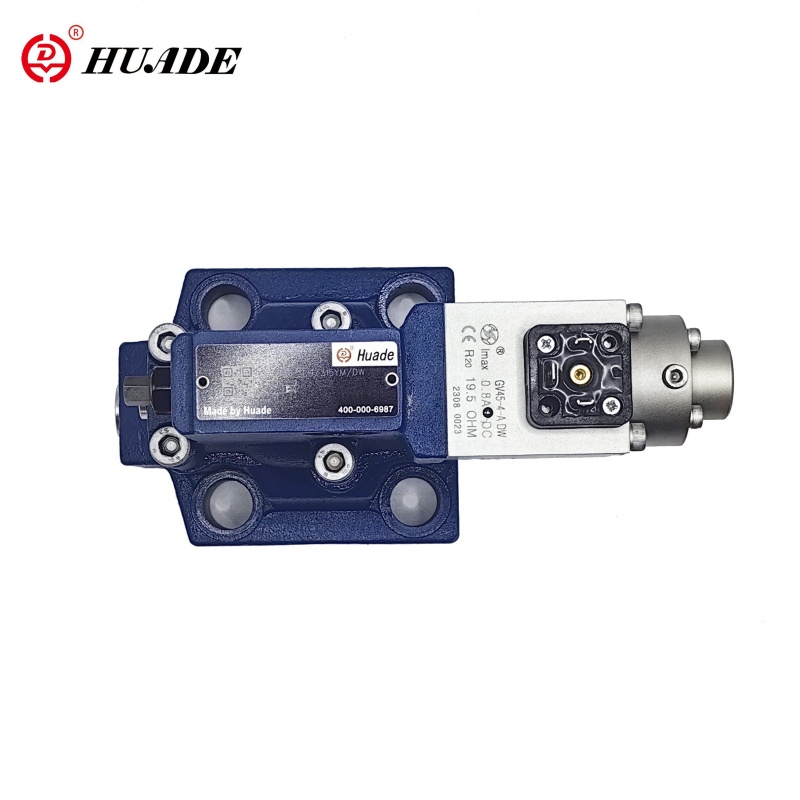

Hlutfallsleg þrýstingsléttuloki DBEM

Hlutfallsleg þrýstingsléttuloki DBEM

Rekstrarhlutfallsstýrð hlutfallslegi loki DBEM er flugmannsstýrður hjálparloki búinn samþættum rafrænum íhluta (OBE). Það er fyrst og fremst notað til að takmarka vinnuþrýsting vökvakerfa og veita stigalausa aðlögun kerfisþrýstings með rafstýringarmerkjum. Þessi hlutfallslega loki er með nákvæmum stjórnunareinkennum, stöðugum þrýstingi og góðum kraftmiklum svörun, sem gerir það mikið notað í ýmsum vökvakerfum sem krefjast nákvæmrar þrýstingseftirlits.

Vörubreytu hlutfallslegs þrýstingsléttis dbem

Vörueiginleiki og beiting hlutfallslegs þrýstingsléttis dbem

Eiginleikar:

▶ Fyrir festingu undirplata

▶ umlukið í blokk

▶ Valfrjáls viðbótar hámarksþrýstingur takmörkun með vorhlaðnum stýringarventli

▶ loki og rafræn stjórn mynda eina uppsprettu

Umsókn:

Flugmannsstýrð hlutfallslegir loki DBEM er mikið notaður í ýmsum vökvakerfum sem krefjast nákvæmrar þrýstingseftirlits, svo sem sprautu mótunarvélar, deyjavélar og vökvapressur. Í þessum forritum tryggir DBEM lokinn stöðuga notkun vökvakerfisins og bætir framleiðslu skilvirkni.

Virkni og hluti hlutfallslegs þrýstingsléttisventils

Þessir lokar samanstanda í grundvallaratriðum af stýringarventlinum (1) með hlutfallslegu segulloka (2) og aðalventilinn (3) með aðal spóluinnskot (4).

Tegund dbe:

Aðlögun þrýstingsins er háð skipanagildi með hlutfallslegu segulloka (2). Þrýstingurinn sem er til staðar í höfn A Aðgerðir á neðri hluta aðalspólunnar (4). Á sama tíma virkar þessi þrýstingur á vorhlaðna hlið aðalspólunnar (4) með opnum (5). Vökvakrafturinn virkar á Pilot Poppet (6). Þegar vökvakrafturinn yfir kemur segulloka krafturinn þá opnast flugmaðurinn (6). Vegna þess að flugmannsolían getur nú runnið til geymslu um höfn Y, á sér stað þrýstingsfall á aðal spólu (4) sem virkar á aðalspóluna og lyftir því á móti krafti endurkomusvindsins. Tengingin frá A til B er opnuð og það er ekki lengur aukning á þrýstingi

Tegund dbem:

Valfrjálst er hægt að fá lokann með viðbótar vorhlaðinn flugmannsstýringarventil fyrir hámarks þrýstingsöryggi (óþarfa þrýstingsöryggi)

Uppbygging Hlutfallsleg þrýstingsléttuloki DBEM
