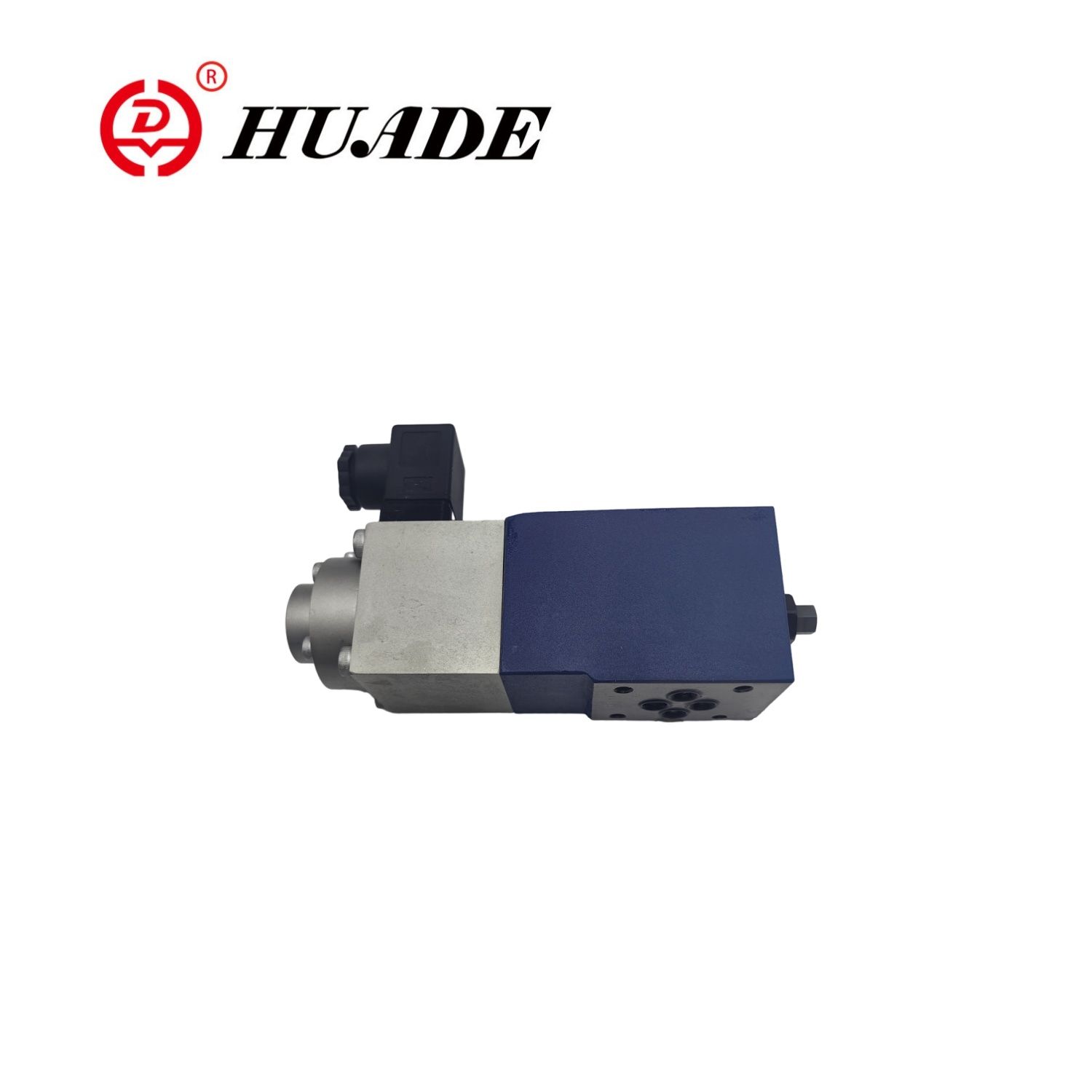

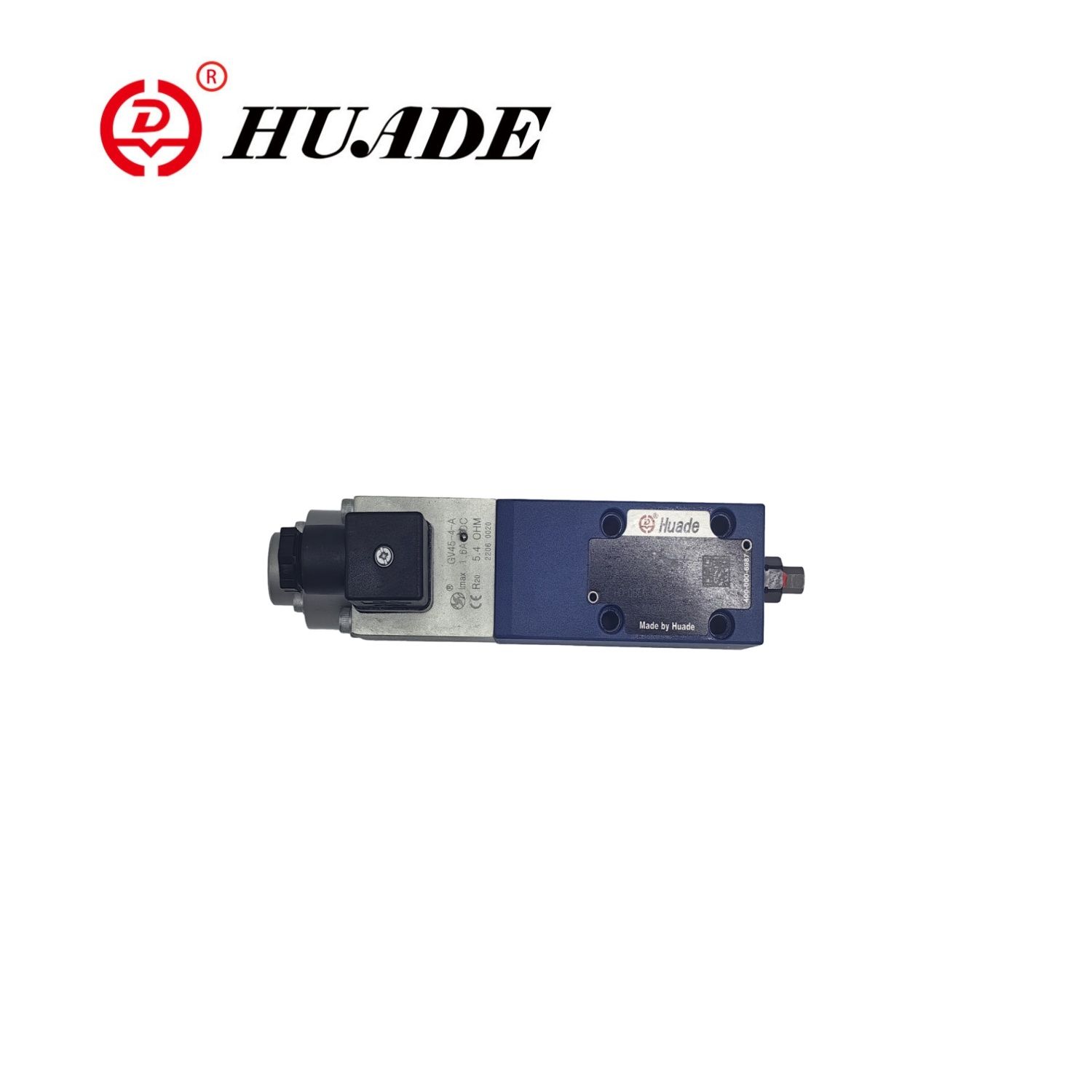

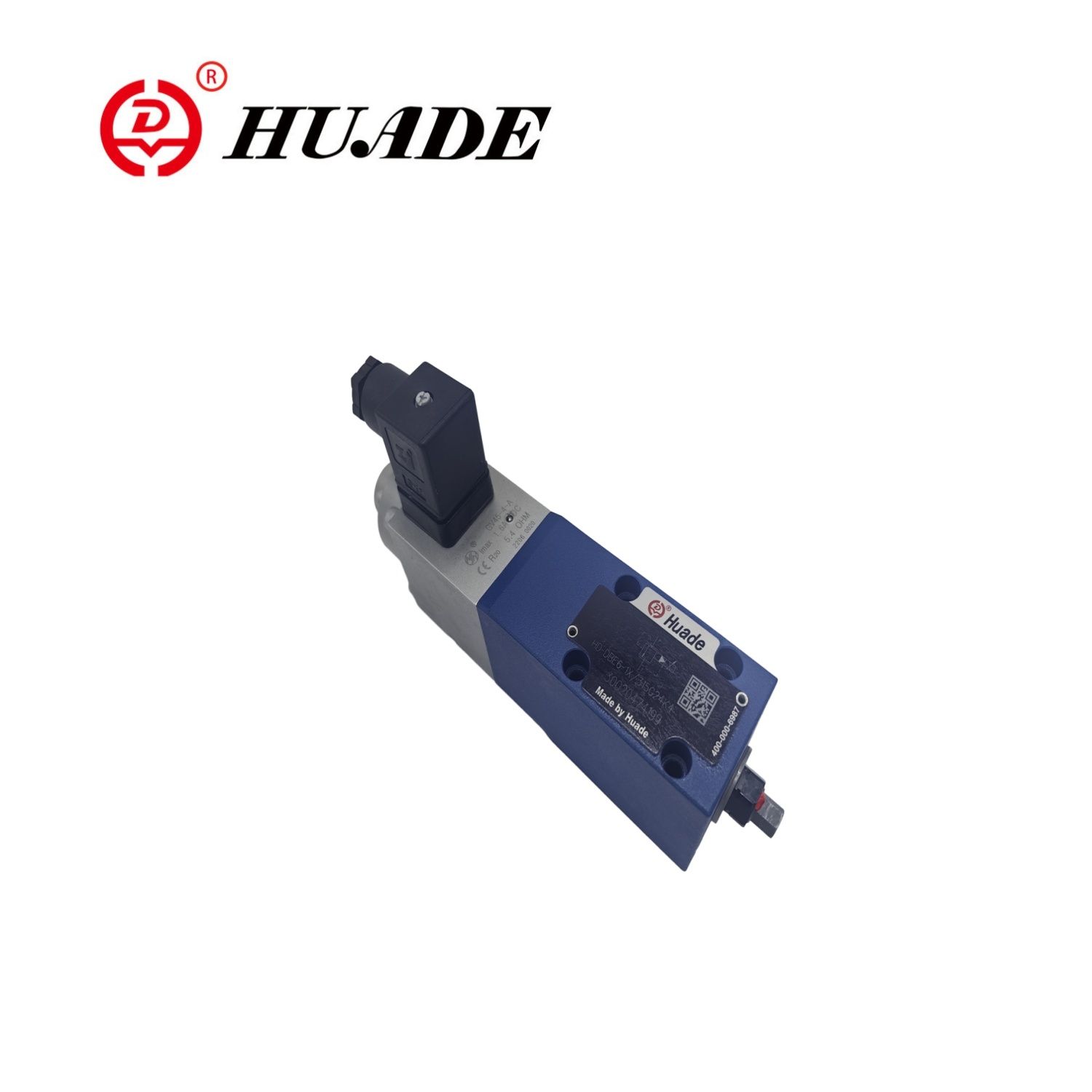

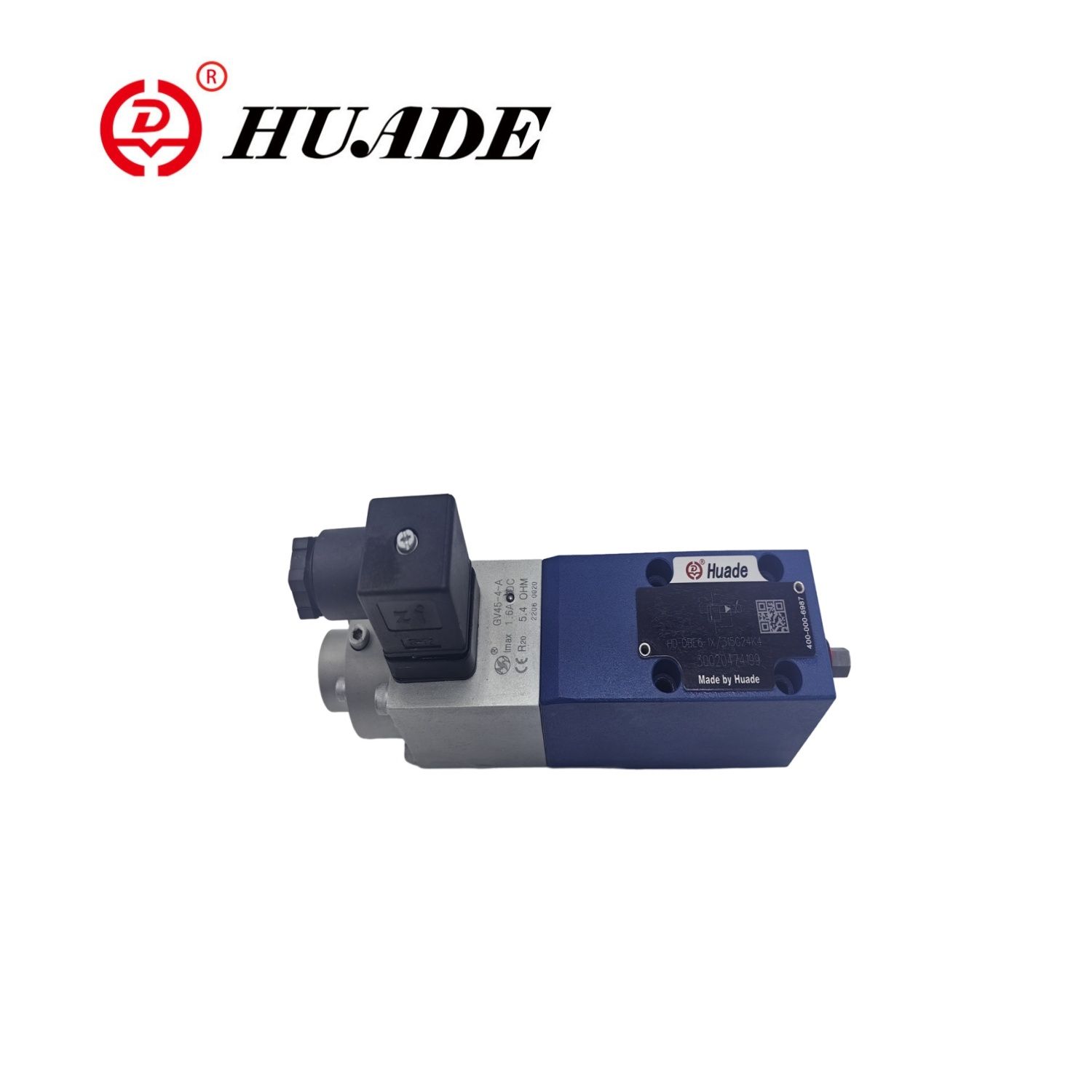

Hlutfallslega léttir loki ZDBE-1x stjórnar stöðu lokans spólunnar í gegnum hlutfallslegan segulloka og nær þannig stigalausri aðlögun kerfisþrýstingsins. Hlutfallsleg loki ZDBE-1X er í samræmi við CE-kröfur, uppfyllir alþjóðlega staðla og er samhæfur vörum Rexroth.
| Almennt | ||
| Uppsetning | valfrjálst | |
| Geymsluhitastig svið (℃) | -20 til +80 | |
| Umhverfishitastig | Dbe og zdbe (℃) | -20 til+70 |
| Dbee og zdbee (℃) | -20 til +50 | |
| Þyngd | Dbe og zdbe (kg) | 2.4 |
| Dbee og zdbee (kg) | 2.5 | |
| Vökvakerfi (mælt við ʋ = 46 mm2/s og t = 40 ° C ± 5 ℃ | ||
| Max. Rekstrarþrýstingur | Höfn P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Höfn T MPA | 5 | |
| Max. Stillanlegur þrýstingur | Þrýstingsstig 5 MPa | 5 |
| Þrýstingsstig 10 MPa | 10 | |
| Þrýstingsstig 20 MPa | 20 | |
| Þrýstingsstig 31,5 MPa | 31.5 | |
| Mín. Stillanlegur þrýstingur á merkisgildi 0 MPa | Sjá einkennandi ferla | |
| Skila þrýstingshöfn A; með utanaðkomandi flugmannsrennsli (Y) | Aðgreindu og við núllþrýsting að tanki | |
| Flugolíuflæði l/mín | 0,6o1.2 | |
| Max. flæði l/mín | 30 | |
| Þrýstingsvökvi | Mineral Oil (HL, HLP) til DIN 51 524 | |
| Hitastig þrýstingsvökva | -20to+80 | |
| Seigju svið mm2/s | 15 til 380 | |
| Rafmagns | 24v DC | |
| Min. Stýringarstraumur (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Solenoid spóluþol | Kalt gildi við 20 ° C (Ω) | 0.54 |
| Max.warm gildi (Ω) | 7.8 | |
| Tollur | 100 | |
| Rafmagnstengingar | Dbe og zdbe | Með íhlutaplug við DIN EN 175 301 ~ 803 |
| Innstungutengi við DIN EN 175 301-803 | ||
| DBEE og ZDBEE | Með íhluta stinga tá dln 43 563-am6-3 | |
| In-In-Connector Toe Din 43 563-BF6-3 | ||
| Valvörn til DIN 40 050 | IP 65 | |
| Stjórna rafeindatækni fyrir DBEE og ZDBEE | Samþætt í lokann | |
| Fyrir DBE og ZDBE | ||
| Magnari í EuroCard sniði hliðstæða | HD-VT-VSPA1-1-1-1X/ | |
Eiginleikar:
▶ loki til að takmarka kerfisþrýsting
▶ Virkni með hlutfallslegum segulloka
▶ fyrir festingu undirplata eða samlokuplata
▶ Loki og stjórnun rafeindatækni frá einni uppsprettu
Umsókn:
Hlutfallslegir léttir loki ZDBE-1X er mikið notað í ýmsum vökvakerfum sem krefjast nákvæmrar þrýstingseftirlits, svo sem smíði vélar, málmvinnslubúnaðar, skipasmíða og annarra sviða.
Hlutfallslegt þrýstingsléttir, gerðir HD-ZDBE eru virkjaðir með hlutfallslegu segulloka. Þessir lokar eru notaðir til að takmarka kerfisþrýsting. Með þessum lokum er mögulegt að stilla kerfisþrýstinginn, sem á að takmarka, í tengslum við rafmagnsskipunargildið.
Þessir lokar samanstanda í grundvallaratriðum af hlutfallslegu segulloka (1), húsinu (2), lokarhylkinu (3), spólunni (4) og flugmanninum (8). Hlutfalls segulloka breytir rafstraumnum hlutfallslega í vélrænan kraft. Aukning á straumi veldur samsvarandi hækkun á segulloka. Solenoid armature hólfið er fyllt með vökvavökva og er þrýstingsjafnvægi. Stilling kerfisþrýstingsins er framkvæmd með hlutfallslegum segulloka (1) í tengslum við skipanagildið. Þrýstingur sem stafar af kerfinu í höfn P virkar hægra megin við spóluna (4). Á sama tíma virkar kerfisþrýstingur um stjórnlínuna (6) sem er með gat (5) á vorhlaðna hlið spólunnar (4). Með frekari riffingum (7) virkar kerfisþrýstingurinn á flugmanninum (8) gegn krafti hlutfallslegs segulloka (1). Þegar kerfisþrýstingurinn hefur náð fyrirfram setti gildi flugmaðurinn (8) lyftir úr sæti sínu. Það fer eftir líkaninu, flugmannsolía getur nú streymt utan frá höfn A (Y) eða innvortis í tankinn, þetta hefur þau áhrif að takmarka þrýstinginn á vorhlaðna hlið spólunnar (4). Ef kerfisþrýstingur heldur áfram að hækka lítillega, ýtir hærri þrýstingur hægra megin við spóluna spóluna til vinstri í stjórnunarstöðu P til T. við lágmarks stjórnunarstraum -samsvarar skipanagildi núll -lágmarks stillanlegs þrýstings.

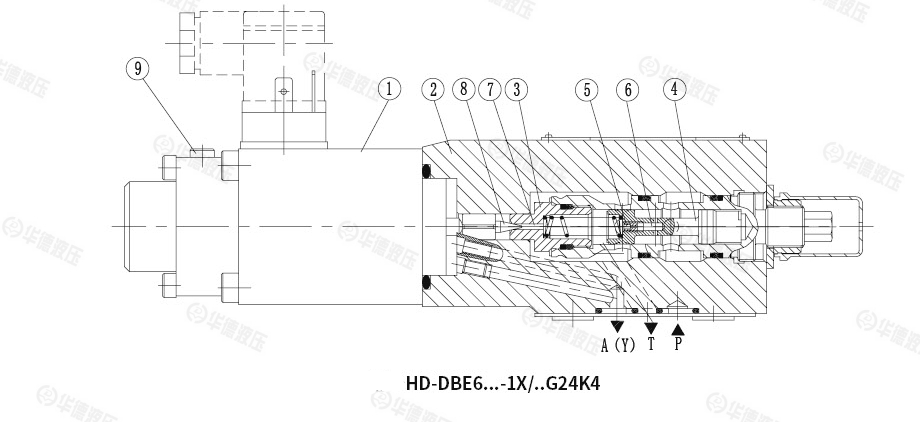

Uppbygging hlutfallslegs þrýstings léttir zdbe-1x

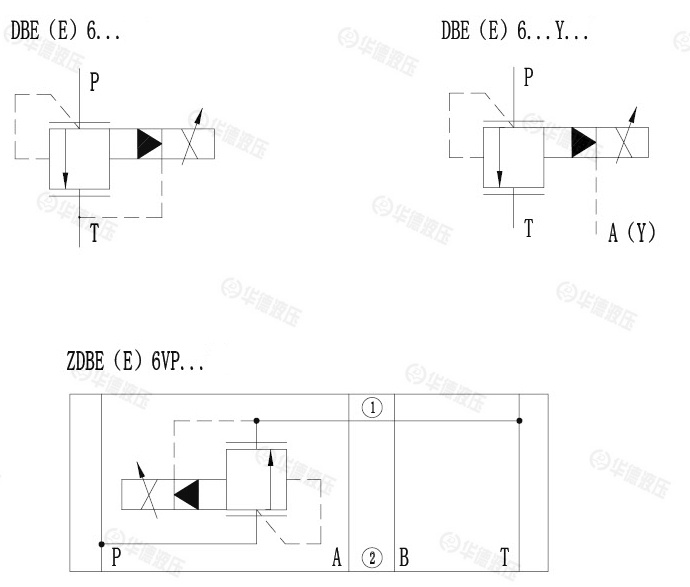

Tákn um hlutfallslegan þrýstingsléttu zdbe-1x
