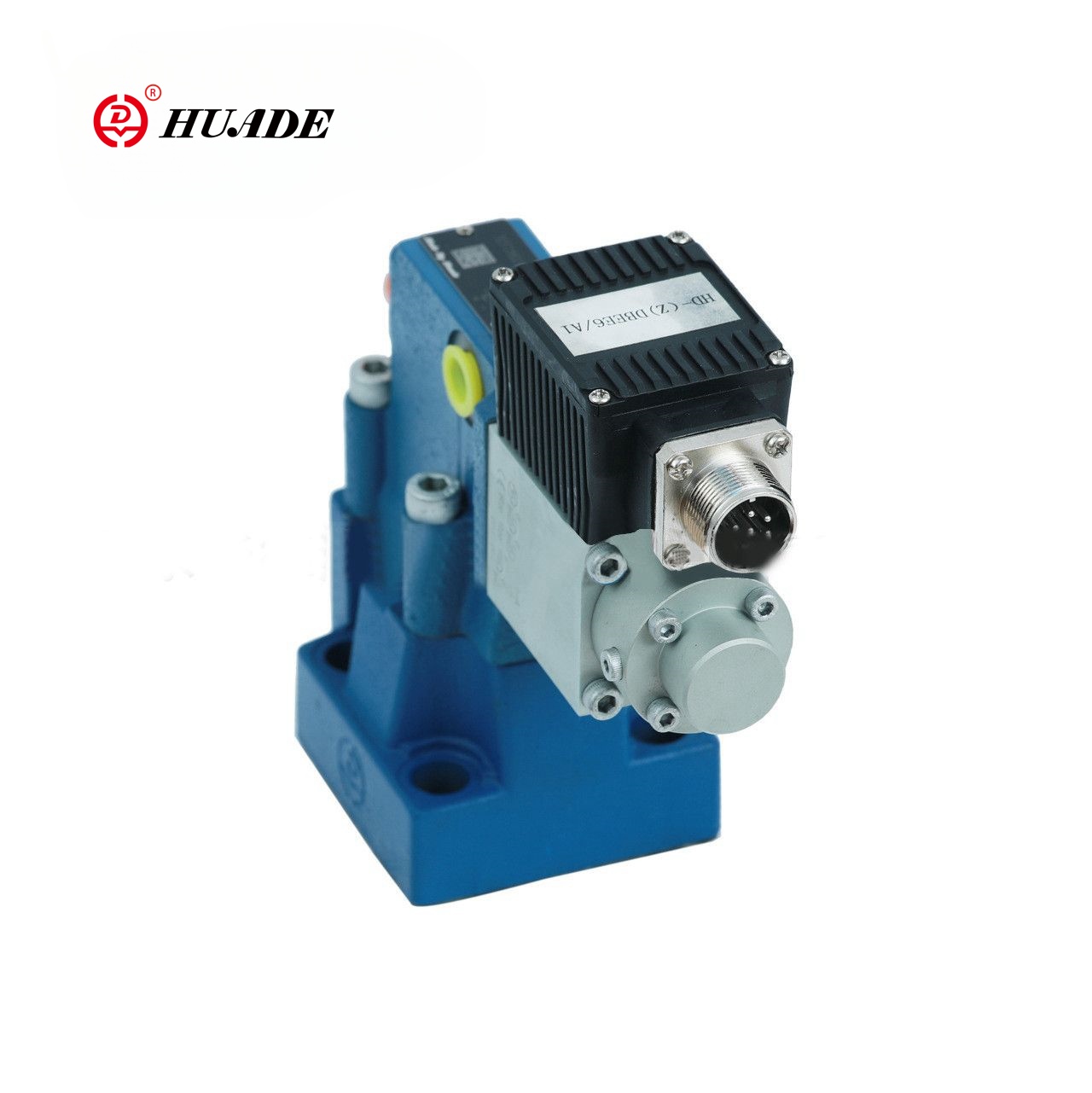

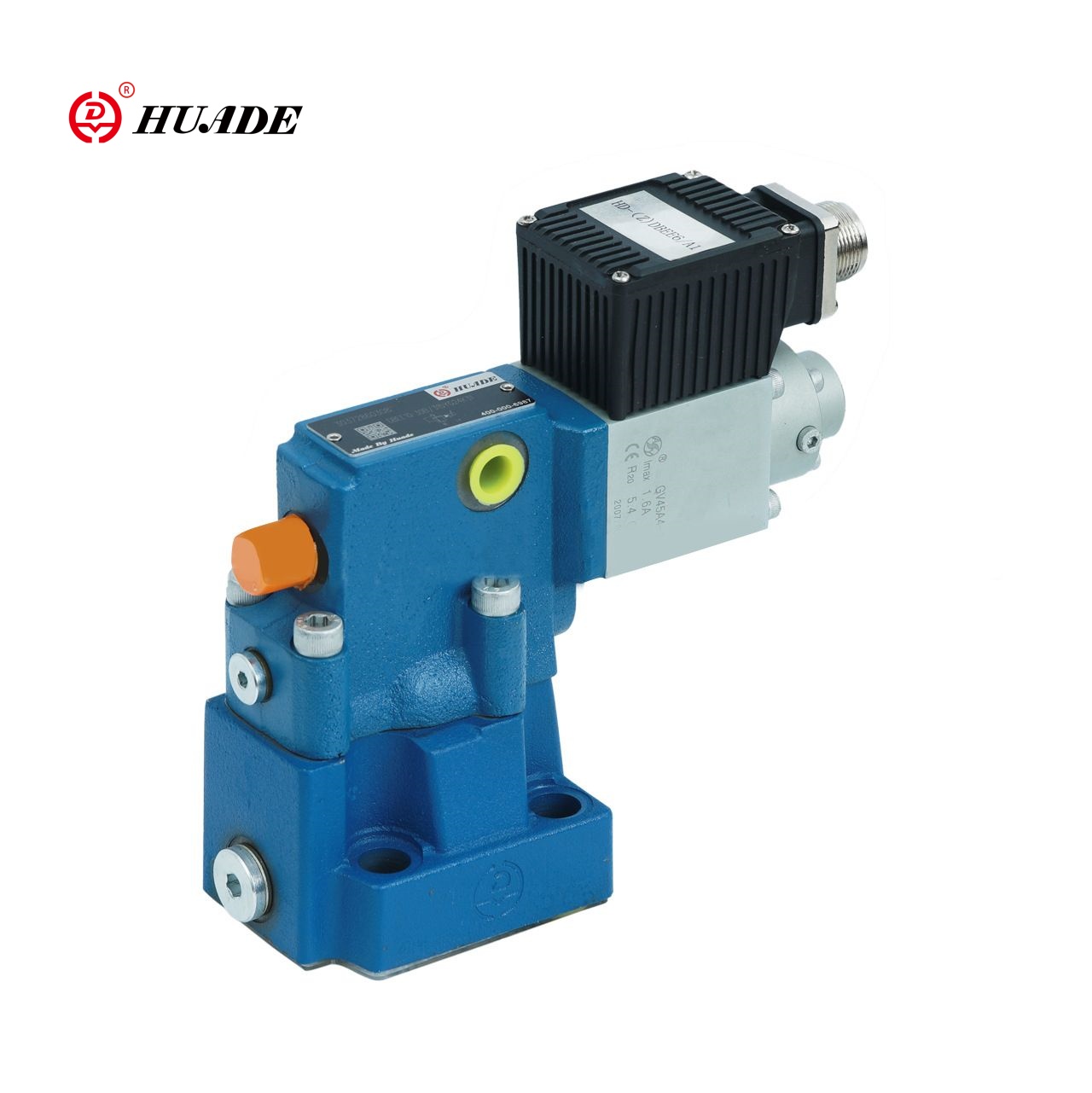

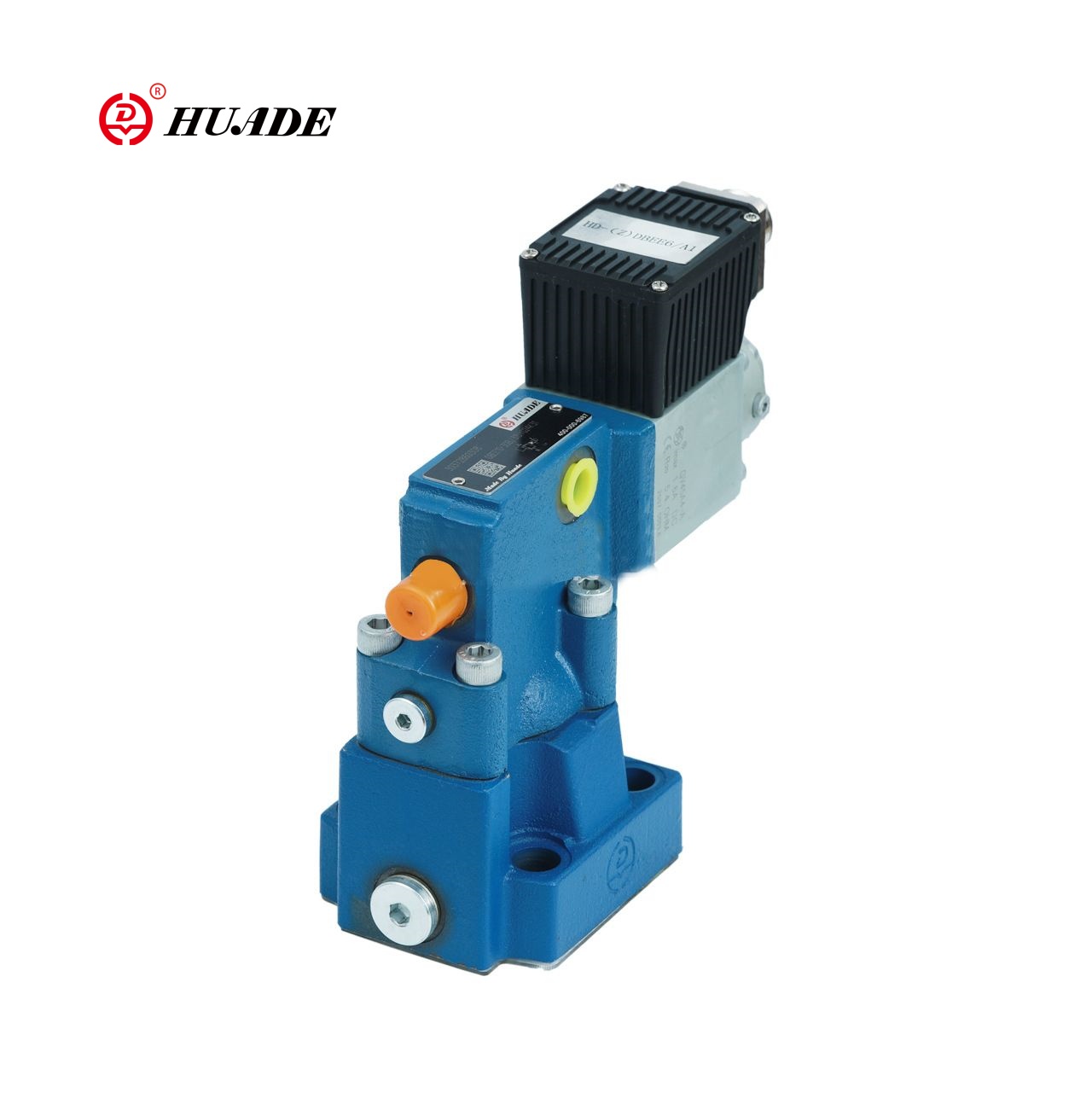

Hlutfallsleg þrýstingsléttir loki zdbee-1x

ZDBEE-1x hlutfallslegir hjálparventill er flugmannsstýrður hjálparloki, sem er drifinn áfram af hlutfallslegu segulloka til að ná skreflausri stillingu og nákvæmri stjórnun á kerfisþrýstingi. Þessi hlutfallslegi loki getur alveg komið í stað sömu líkans frá Rexroth. Huade vökvalokar nota sömu staðla og rexroth, en verðið er lægra.

Vörubreytur hlutfalls þrýstings léttir loki Zdbee-1x

Vörueiginleiki og beiting hlutfallslegs þrýstings loki Zdbee-1x

Eiginleikar:

▶ loki til að takmarka kerfisþrýsting

▶ Virkni með hlutfallslegum segulloka

▶ fyrir festingu undirplata eða samlokuplata

▶ Loki og stjórnun rafeindatækni frá einni uppsprettu

▶ Tegundir HD-ZDBEE með samþættri stjórn rafeindatækni

①low Dæmi um útbreiðslu skipunargildisþrýstingsferils

② Óháð stillanlegt upp og niður rampur

Umsókn:

ZDBEE-1X hlutfallslegir hjálparventill er hentugur fyrir vökvakerfi sem krefjast nákvæmrar þrýstingseftirlits, svo sem verkfræðiliða, sprautu mótunarvélar, málmvinnslubúnað og aðra reiti.

Virkni og hluti af hlutfallslegum þrýstingsléttum zdbee-1x

Hlutfallslegt þrýstingsléttir, gerðir HD-DBE eru virkjaðir með hlutfallslegu segulloka. Þessir lokar eru notaðir til að takmarka kerfisþrýsting. Með þessum lokum er mögulegt að stilla kerfisþrýstinginn, sem á að takmarka, í tengslum við rafmagnsskipunargildið.

Þessir lokar samanstanda í grundvallaratriðum af hlutfallslegu segulloka (1), húsinu (2), lokarhylkinu (3), spólunni (4) og flugmanninum (8). Hlutfalls segulloka breytir rafstraumnum hlutfallslega í vélrænan kraft. Aukning á straumi veldur samsvarandi hækkun á segulloka. Solenoid armature hólfið er fyllt með vökvavökva og er þrýstingsjafnvægi. Stilling kerfisþrýstingsins er framkvæmd með hlutfallslegum segulloka (1) í tengslum við skipanagildið. Þrýstingur sem stafar af kerfinu í höfn P virkar hægra megin við spóluna (4). Á sama tíma virkar kerfisþrýstingur um stjórnlínuna (6) sem er með gat (5) á vorhlaðna hlið spólunnar (4). Með frekari riffingum (7) virkar kerfisþrýstingurinn á flugmanninum (8) gegn krafti hlutfallslegs segulloka (1). Þegar kerfisþrýstingurinn hefur náð fyrirfram setti gildi flugmaðurinn (8) lyftir úr sæti sínu. Það fer eftir líkaninu, flugmannsolía getur nú streymt utan frá höfn A (Y) eða innvortis í tankinn, þetta hefur þau áhrif að takmarka þrýstinginn á vorhlaðna hlið spólunnar (4). Ef kerfisþrýstingur heldur áfram að hækka lítillega, ýtir hærri þrýstingur hægra megin við spóluna spóluna til vinstri í stjórnunarstöðu P til T. við lágmarks stjórnunarstraum -samsvarar skipanagildi núll -lágmarks stillanlegs þrýstings.

Uppbygging hlutfallslegs þrýstings léttir zdbe-1x

Uppbygging hlutfallslegs þrýstings léttir loki Zdbee-1x

Hvað varðar hagnýta hönnun, þá samsvarar hlutfallslegir loki Zdbee-1x í grundvallaratriðum ZDBE hlutfallslega hjálparventla. Eini munurinn er sá að hlutfallsleg segulloka er búin húsnæði ⑩, þar sem rafræna stjórnandi er smíðaður. Aflgjafi og stillingarspenna berst með viðbótartengi (11).

Sérkennisferillinn sem er með stigþrýstinginn er forstilltur af framleiðandanum út frá meginreglunni um lágmarks framleiðsluþol. Hægt er að stilla skábrautartíma fyrir þrýstingshækkun og lækkun sjálfstætt með því að nota viðkomandi virkjara.

Tákn um hlutfallslegan þrýstingsléttu zdbee-1x
