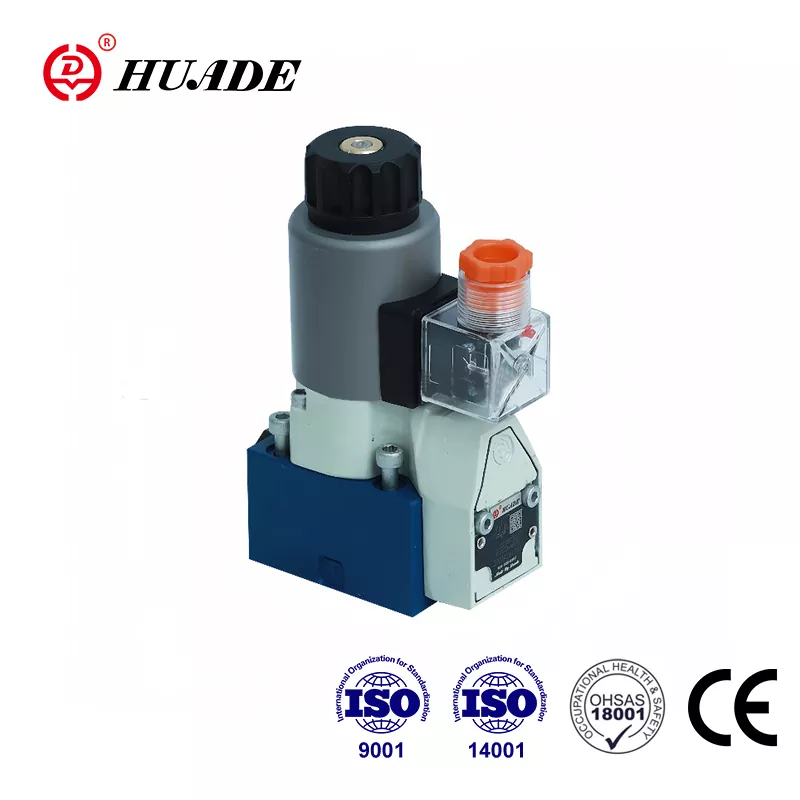

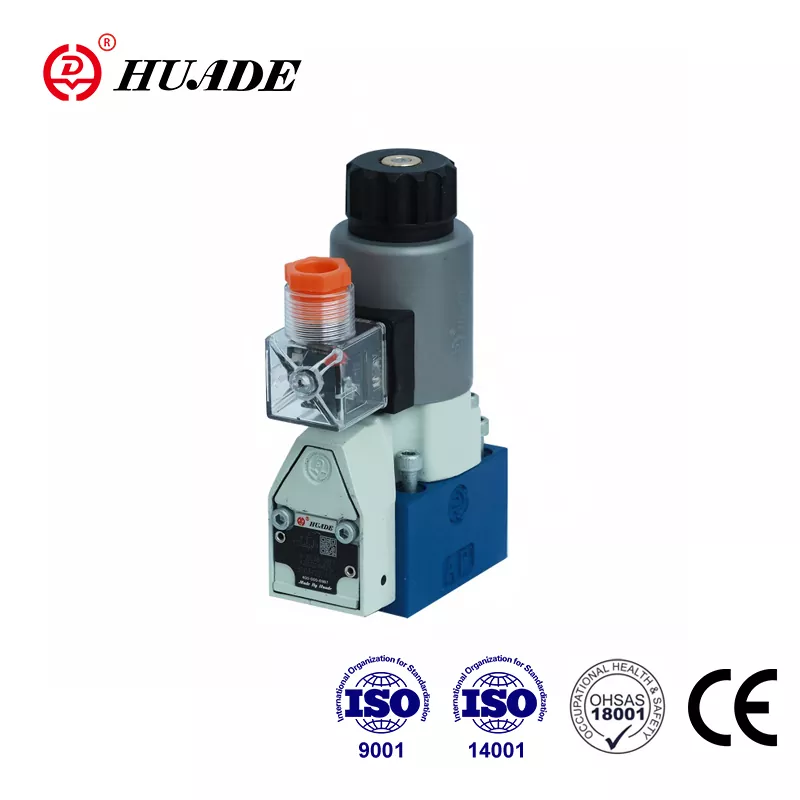

Huade Hydraulic er leiðandi framleiðandi í vökvageiranum í Kína og það hefur haft tvo langtíma samvinnuupplifun við Rexroth frá 1979. Huade® stefnuleiðbeiningarlokum Type M-sew 6 er hagkvæm skipti fyrir Rexroth® M-sew 6 Component Series 3x. Það er samkeppnishæft með góðum gæðum og lægra verði. Til að tryggja hágæða vökvafurða starfar Huade vökva meira en 750 stykki háþróaðan framleiðslubúnað sem fluttur er frá öllum heimshornum. Gæði þessa segulloka stýrða loki geta fullkomlega verið í samræmi við kröfur viðskiptavina. Verksmiðjan hefur staðist alþjóðlega staðla, nefnilega ISO9001, ISO14001 og OH SAS18001. Röð stefnuloka er mikið notuð í ýmsum iðnaðarumhverfi.
|
Tæknileg gögn (fyrir forrit utan þessara færibreytna, vinsamlegast hafðu samband við okkur!) |
|||
|
Almennt |
|||
|
Uppsetning |
valfrjálst |
||
|
Max. umhverfishitastig (℃) |
50 |
||
|
Þyngd |
2/2-leið poppet loki (kg) |
1.5 |
|
|
3/2-vegur poppet loki (kg) |
1.5 |
||
|
4/2-vegur poppet loki (kg) |
2.3 |
||
|
Vökvagögn |
|||
|
Max. Rekstrarþrýstingur (MPA) |
Sjá töflu á bls. 140 |
||
|
Max. flæði (l/mín.) |
25 |
||
|
Þrýstingsvökvi |
steinefnaolíur eða fosfat ester |
||
|
Þrýstingsvökvasvið (℃) |
- 30 til + 80 |
||
|
Seigju svið (mm²/s) |
2.8 til 500 |
||
|
Gráðu mengunar μm |
Hámarks leyfilegt mengun mengunar vökvavökva til NAS 1638 flokks 9. Við mælum því með síu með lágmarks varðveisluhraða β10≥ 75. |
||
|
Rafmagnsgögn |
|||
|
Tegund spennu |
DC |
AC |
|
|
Laus spennu (v) |
12、24、42、96、110、205、220 |
Aðeins mögulegt með afriðara |
|
|
Spennuþol (nafnspenna) (%) |
± 10 |
||
|
Orkunotkun (W) |
30 |
||
|
Tollur |
100% |
||
|
Skipta tíma í ISO 6403 |
Sjá töflu hér að neðan |
||
|
Skiptatíðni (hringrás s/h) |
15000 |
||
|
Vernd við DIN 40 050 |
IP65 |
||
|
Max. spóluhitastig (℃) |
til 150 |
||
Eiginleikar:
▶ Bein virkjuð stefnupopp loki, segulloka virkjaður
▶ Lokað höfn er leka
▶ Skipt er tryggt jafnvel eftir langan tíma að vera undir þrýstingi
▶ Hægt er að snúa segullólu spólu um 90 °
▶ Einstök raftenging
▶ Með verndaðri handhengingu, valfrjálst
▶ Porting mynstur til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H
Umsókn:
2 gerð M-sew stefnu loki er segulloka stýrt stefnupopp loki. Þeir stjórna byrjun, stöðva og stefnu flæðis.
1. Aðgerðir, hluti af Poppet stefnuloku M-sew 6
M-sew 6 samanstendur í grundvallaratriðum af húsnæði (1), segullokunum (2), hertu lokakerfinu (3) og boltanum (S) (4) sem lokunarþáttinn.
Grunnregla:
Í upphafsstöðu er ýtt á boltann (4) á sætið fyrir vorið (9) og í rofna stöðu með segulloka (2). Solenoid (2) krafturinn virkar um stöngina (6) og boltinn (7) á stýrivélarpinnanum (8), sem er innsiglaður á tveimur hliðum. Hólfið milli þéttingarþátta tveggja er tengt við Port P. Ventilkerfið (3) er þar með í jafnvægi á þrýstingi með tilliti til virkjunaröflanna (segulloka eða aftur vor). Þess vegna er hægt að nota lokana upp að þrýstingi 63 MPa.
Cutaway View of Type M-2sew6n
Cutaway View of Type M-3sew6u
