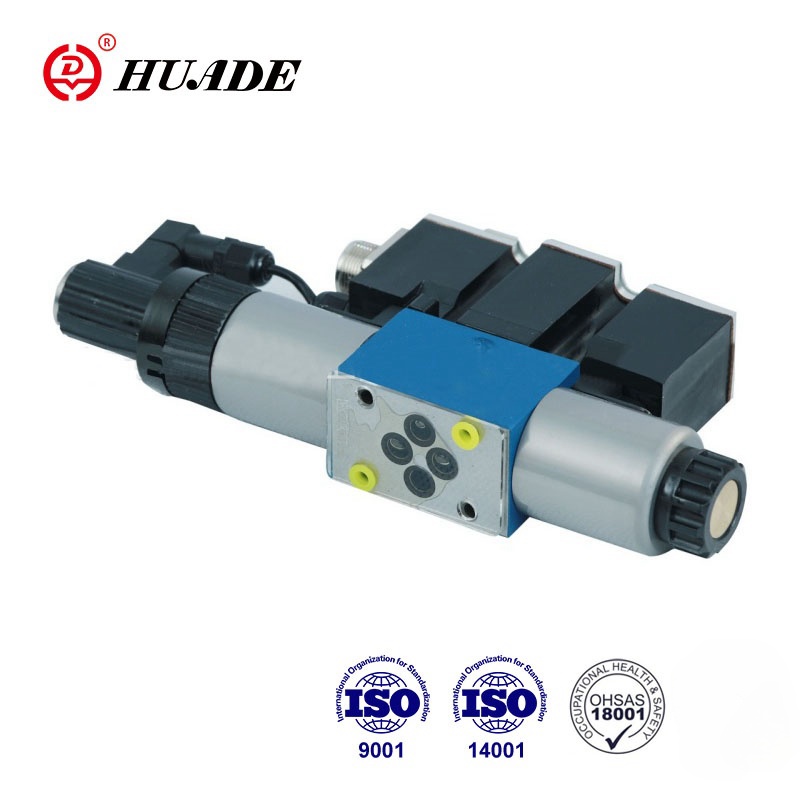

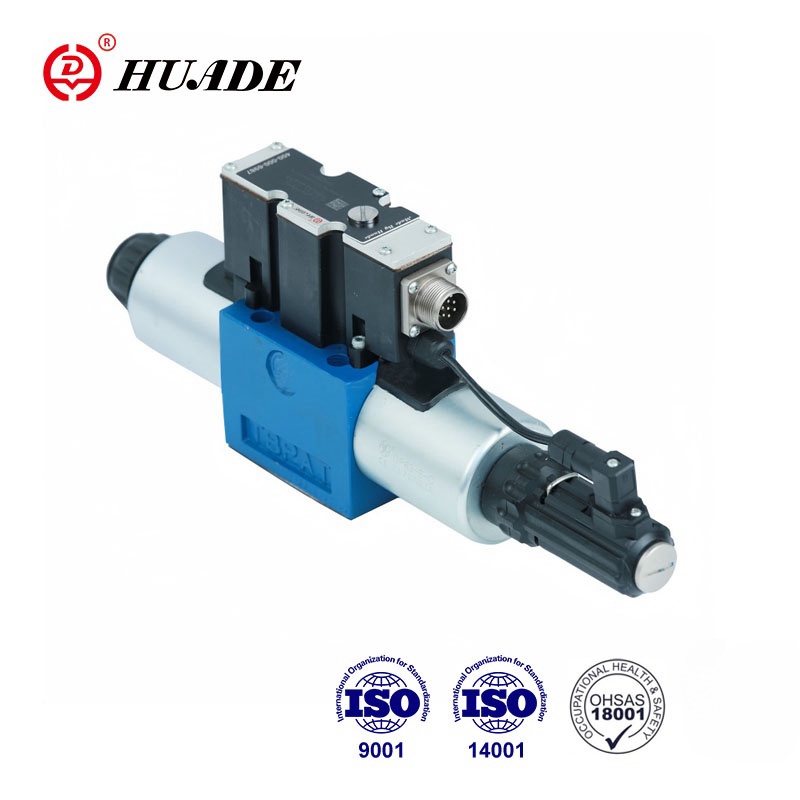

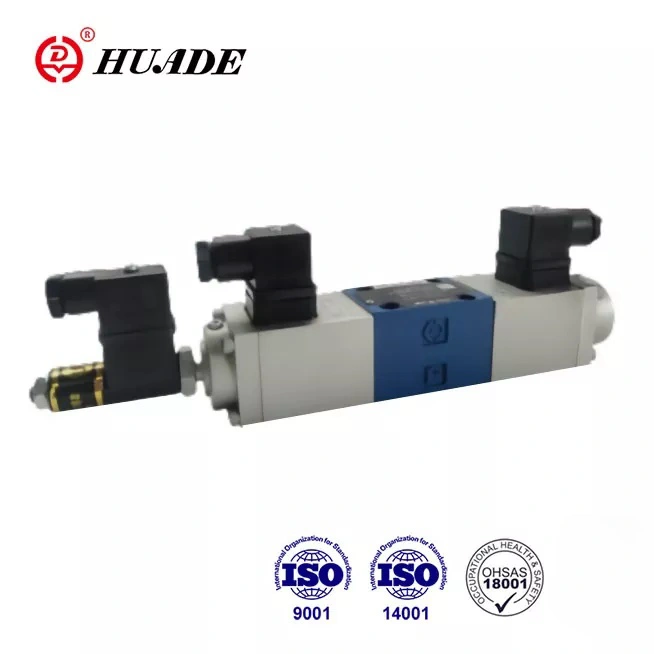

Þessi hlutfallslegi loki 4WRE-2X er hlutfallslegur stefnu loki með beinu virkni hlutfallslega segulloka, sem er notaður til að stjórna rennslishraða og flæðisstefnu vökvaolíunnar. Það hefur einkenni fallegs útlits. Það er auðvelt að nota hlutfallslegan loki 4WRE-2X. Notendur þurfa aðeins að nota sjö kjarna tappa til að nota hann og á sama tíma leysa samsvörun raf-vökva, sem er til þess fallin að beita strætóstjórnunartækni.
| Vökvakerfi | |||
| Stærð | 6 | 10 | |
| Rekstrarþrýstingur | Hafnir A 、 P 、 b | 31.5 | 31.5 |
| Höfn t | 21 | 21 | |
| Nafnflæði qvnom við △ p = 1MPa (l/mín. | 8、16、32 | 25、50、75 | |
| Max. leyfilegt flæði (l/mín. | 80 | 180 | |
| Mengun (μm) | ≤20 (mæla með 10) | ||
| Hysteresis (%) | ≤0.1 | ||
| Afturköllun (%) | ≤0,05 | ||
| Svörunarnæmi (%) | ≤0,05 | ||
| Þrýstingsvökvi | Steinefnaolíur, fosfatester | ||
| Seigju svið mm2/s | 20 til 380 | ||
| Umhverfishitastig (℃) | 4WRE | -20 til +70 | |
| 4Wree | -20 til +50 | ||
| Þyngd (kg) | 4WRE | 2.2 | 6.3 |
| 4Wree | 2.4 | 6.5 | |
| Rafmagns (samþætt rafeindatækni) | |||
| Stærð | 6 | 10 | |
| Tegund framboðs | DC | DC | |
| Nafnspenna (v) | 24 | ||
| Nafnstraumur segulloka (A) | 2.5 | ||
| Solenoid spóluþol (Ω) | Spóluþol við 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Tollur | 100% | ||
| Max.coil hitastig (℃) | til 150 | ||
| Einangrun til DIN40050 | IP65 | ||
| Tæknilegar upplýsingar um tilheyrandi magnara | |||
| Tilheyrandi magnari | 4WRE | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4Wree | HD-VT-4Wree6-2x | HD-VT-4Wree10-2x | |
| Framboðsspenna | Nafnspenna VDC | 24 | |
| Lægra takmarkandi gildi V | 19.4 | ||
| Efri takmarkandi gildi V | 35 | ||
| Magnarafl | Imax a | <2 | |
| Höggstraumur a | 3 | ||
Eiginleikar:
▶ Stjórnaður hlutfallslega stefnuloki beint til að stjórna stefnu og stærðargráðu rennslis
▶ Fyrir festingu undirplata
▶ Rafmagnsstöðu endurgjöf
▶ Spring Centered Control Spool
▶ Type 4Wree, Integrated Valve Electronics með viðmóti A1 eða F1
▶ Virkni er með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu
▶ loki og rafræn stjórnun frá einni uppsprettu
Umsókn:
Hlutfallsleg stefnuventill 4WRE-2X er mikið notaður á ýmsum sviðum eins og vélarverkfærum, léttum iðnaði, málmvinnslu, námuvinnslu, geimferli osfrv.
4/2 og 4/3 hlutfallslega stefnulokum er beint stjórnað íhlutir festingarhönnunar undirplata.
Þeir eru reknir með hlutfallslegum segulloka með miðlægum þráð og færanlegri spólu. Solenoids er mögulega stjórnað af annað hvort utanaðkomandi stjórn rafeindatækni (gerð WRE) eða með samþættum stjórnunar rafeindatækni (tegund wree).
Hagnýtur lýsing:
Með segullokunum (5 og 6), afrituðum, er stjórnunarspólan (2) haldið í miðlægri stöðu með þjöppuninni (3 og 4)
Bein notkun stjórnunarspólunnar (2) með því að orka einn af hlutfallslegum segulloka, t.d. stjórn á segulloka „B“ (6)
→ Hreyfing stjórnunarspólunnar (2) til vinstri í hlutfalli við rafmagnsinntaksmerkið
→ Tenging frá P til A og B til T með gat eins og þversnið með framsæknum flæðieinkennum
Afritun segulloka (6)
→ Stjórnarspólan (2) er skilað í miðlæga stöðu í gegnum þjöppunarfjöðruna (3)
HD-4WRE ... A-2X
Í afgreiðsluástandi er spólan (2) haldin í vélrænni miðju stöðu með segulloka afturfjöðrum. Þetta, fyrir spólu táknið „V“, tengist ekki stöðu vökvamiðstöðvarinnar! Þegar rafmagns lokað lykkjustýringarrás er lokuð er spólan staðsett í vökvamiðstöðinni.
Hönnun:
Lokinn samanstendur í grundvallaratriðum af:
• Húsnæði (1) með Mountinq Face
• Stjórna spólu (2) með þjöppunarfjöðrum (3 og 4)
• Solenoids (5 og 6) með miðlægum þráð
• Staða transducer (7)
• Valfrjáls samþætt stjórnunarrafeindatækni (8)
• Vélrænni núllpunktaaðlögunin (9) er aðgengileg í gegnum PG 13,5 og rafmagns núllpunkturinn er aðgengilegur í gegnum PG 7 (10) (tegund 4Wree)
Tákn um hlutfallslega stefnu loki 4wre-2x
