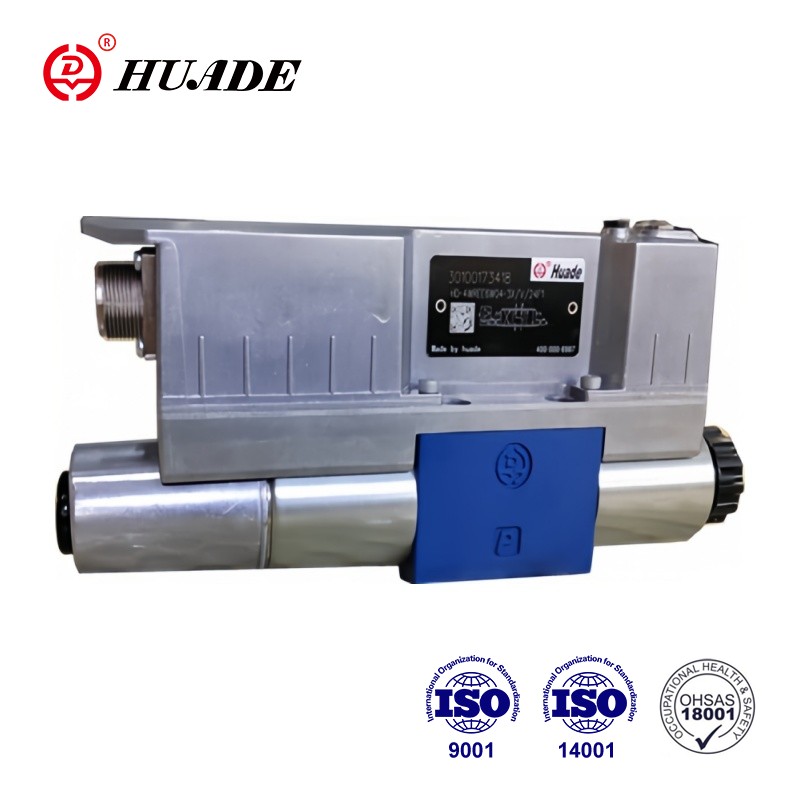

Type 4Wree6-3X loki er bein starfrækt hlutfallsstefnuventill með endurgjöf á rafmagnsstöðu og samþættum rafeindatækni (OBE). 4Wree6-3X Tegund hlutfallslegir lokar hafa staðist CE vottun. Hámarks rekstrarþrýstingur er allt að 350 bar. Það er ein af leiðandi vörum Huade Huade. Þessi 4Wree6-3X loki hefur stöðugan afköst og hlutfallslegt ódýrt verð.
| Almennt | ||
| Þyngd | ▶ loki með tveimur segulloka (kg) | 2.6 |
| ▶ loki með einum segulloka (kg) | 2.1 | |
| Uppsetningarstaða | Sérhver, helst lárétt | |
| Umhverfishitastig (℃) | -20… +60 | |
| Geymsluhitastig með UV vörn (℃) | +5… +40 | |
| Flutningshitastig (℃) | –30… +80 | |
| Hámarks geymslutími (ár) | 1 | |
| Sine próf samkvæmt DIN EN 60068-2-6 | 10 ... 2000 Hz / hámark 10 g / 10 lotur / 3 ásar | |
| Hávaðapróf til DIN í 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g toppur / 30 mín. / 3 ásar | |
| Flutningsáfall samkvæmt DIN EN 60068-27 | 15 g / 11 ms / 3 áföll / 3 ásar | |
| Áfall samkvæmt DIN EN 60068-27 | 15 g / 11 ms / 1000 áföll / 3 ásar | |
| Hámarks rakastig (engin þétting) % | 95 | |
| Hámarks segulmagnshitastig (℃) | 150 (einstök aðgerð) | |
| MTTFD gildi samkvæmt EN ISO 13849 (ár) | 150 | |
| Samræmi | ▶ CE Samkvæmt EMC tilskipun 2014/30/ESB, prófað samkvæmt EN 61000-6-2 og EN 61000-6-3 ▶ ROHS tilskipun 2015/65/Eu ▶ Nándarorð (EB) nr. 1907/2006 | |
| Umhverfissamhæfi | ▶ Loftslag | Umhverfisendurskoðun samkvæmt EN 60068-2 |
| Vökvakerfi | ||
| Hámarks rekstrarþrýstingur | ▶ Port A, B, P bar | 350 |
| ▶ Port T bar | 210 | |
| Hámarksrennsli (mælt með) (l/mín.) | 80 | |
| Metið flæði (∆p = 10 bar) (l/mín. | 4; 8; 16; 32 | |
| Vökvavökvi | Sjá töflu bls. 15 | |
| Vökvakerfi hitastigshitastigs (℃) | ▶ leyfilegt | –20… +70 |
| ▶ Mælt með | –40… +50 | |
| Seigju svið (mm2/s) | ▶ leyfilegt ℃ | 20… 380 |
| ▶ Mælt með | 30… 46 | |
| Hámarks leyfilegt mengun á vökvavökva, hreinleikaflokki samkvæmt ISO 4406 (c) | Flokkur 20/18/15 | |
| Vökvavökvi | Flokkun | Viðeigandi þéttingarefni | Staðlar | |
| Steinefnaolíur | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | Frá 51524 | |
| Lífræn niðurbrjótanlegt | ▶ óleysanlegt í vatni | Hetg | Fkm | ISO 15380 |
| Lag | Fkm | |||
| ▶ leysanlegt í vatni | Hepg | Fkm | ISO 15380 | |
| Logþolinn | ▶ Vatnslaus | HFDU (Glycol Base) | Fkm | ISO 12922 |
| HFDU (Ester Base) | Fkm | |||
| HFDR | Fkm | |||
| ▶ sem inniheldur vatn | HFC (Fuchs: Hydrotherm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | Nbr | ISO 12922 | |
Eiginleikar:
▶ 4/2 eða 4/3-leið útgáfa
▶ Fyrir festingu undirplata
▶ Porting mynstur samkvæmt ISO 4401-03-02-0-05
▶ Stjórn á flæðisstefnu og stærð
▶ Notkun með hlutfallslegum segulloka með miðlægum þráð
▶ Spring-Centered Control spool
▶ Samþætt stjórnunar rafeindatækni (OBE) með spennu eða straum inntak ("A1" og/eða "F1")
Uppsetning
Lokinn samanstendur í grundvallaratriðum af:
▷ Húsnæði (1) með yfirborð tenginga
▷ Stjórnunarspólur (2) með þjöppunarfjöðrum (3 og 4) og vorplötu (5 og 6)
▷ Solenoids (7 og 8) með miðlægum þráð
▷ Staða transducer (9)
▷ Innbyggð rafeindatækni (13)
▷ Rafmagns núllpunkta aðlögun (12) aðgengileg með gúmmístungunni
Aðgerð:
▷ Með afmenguðum segulloka (7 og 8), miðlæga stöðu stjórnunarspólunnar (2) með þjöppunarfjöðrum (3 og 4) milli vorplata (5 og 6).
▷ Bein notkun stjórnunarspólunnar (2) með því að stjórna hlutfallslegu segulloka, t.d. segulloka "B" (8)
-Skiptingu stjórnunarspólunnar (2) til vinstri í réttu hlutfalli við rafmagnsinntaksmerkið
-Þetta opnar tenginguna frá P til A og B til T í gegnum krosshlutum af Onifice gerð með framsæknum flæðiseinkennum
Í afgreiðsluástandi er stjórnunarspólan (2) haldin í vélrænni miðlæga stöðu með endurspeglun á segullokunum. Með stjórnunartákn „V“ samsvarar þessi staða ekki vökvastöðu! Þegar rafmagnslykkjan er lokuð er stjórnunarspólan staðsett í vökvastöðu.
Loki með 2 spólustöðum (útgáfa "4Wree ... A ...")
Hlutverk þessarar lokarútgáfu samsvarar í grundvallaratriðum lokanum með þremur spólustöðum. 2 Spool stöðuventlarnir eru þó aðeins búnir með segulloka „A“ (7). Í stað 2. hlutfallslegs segulloka er það stinga skrúfu (10).
Þrýstingsbótaþáttur í OBE "-967".
Til að koma í veg fyrir myndun þéttis í húsnæði samþættra rafeindatækni (OBE) er hægt að nota rafeindaverndarhimnu (11).
Mælt með til notkunar utan iðnaðarstaðals aðstæðna með miklum raka í loftinu og verulegum hringlaga hitastigsbreytingum (t.d. utandyra).
Tákn um hlutfallslega stefnu loki 4Wree-3x
